HCJ7030B-P或T横焊焊接系统
智能操控
高效柔性
焊接雅观
#Royal皇家88P或T横焊#
Royal皇家88HCJ7030B-P或T横焊系统是由Royal皇家88公司凭证多年的研发、设计、生产和焊接工艺履历，制造出具有高效、柔性化的焊接系统 。
HCJ7030B-P或T横焊系统组成

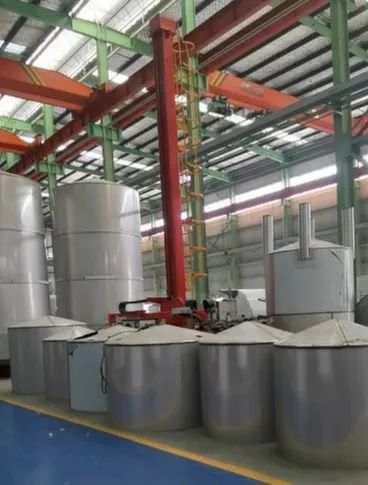

Royal皇家88HCJ7030B-P或T横焊系统是由HCJ7030B细密操作架、5T细密地转盘、iAc 5000-PAW等离子焊接电源（含自动化接口）等组成 。
主要组成

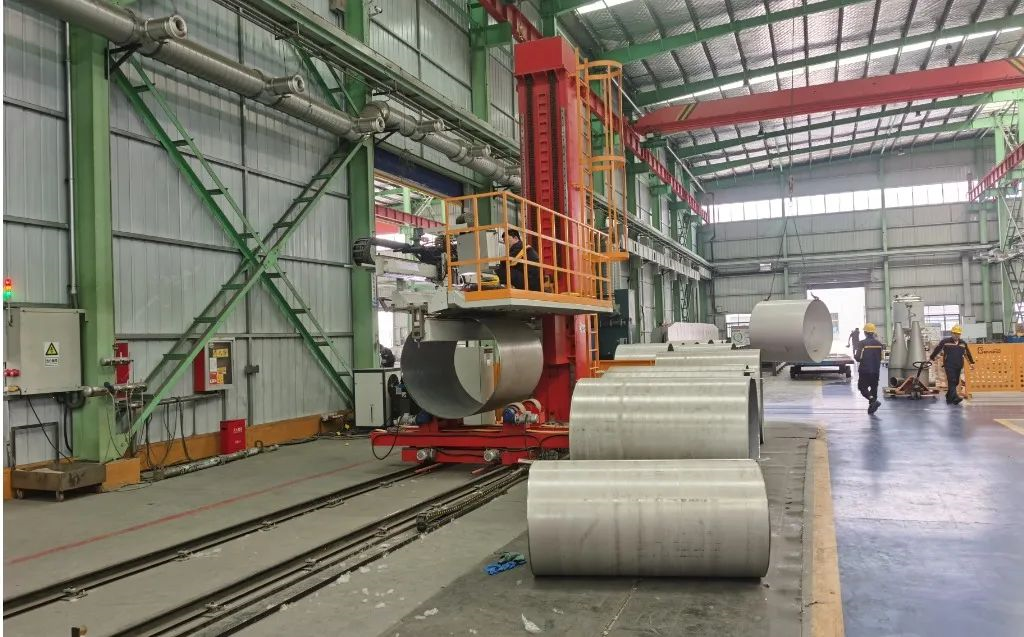

HCJ7030B型细密焊接操作机由底座、回转部件、立柱、横梁和溜板箱几大部件组成 �？傻缍怠⑶敖巳垂π�，配双枪切换使用，自带焊枪双监控系统，电动旋转知足工位筒体拼接后横焊 。
| 横梁笔直行程（mm） | 6500 | |
| 横梁水平行程（mm） | 3000 | |
| 横梁笔直移动（mm/min） | 850 | |
| 横梁水平移动（mm/min） | 120~1200 | |
| 立柱回转（°） | 电动 | +/-180 |

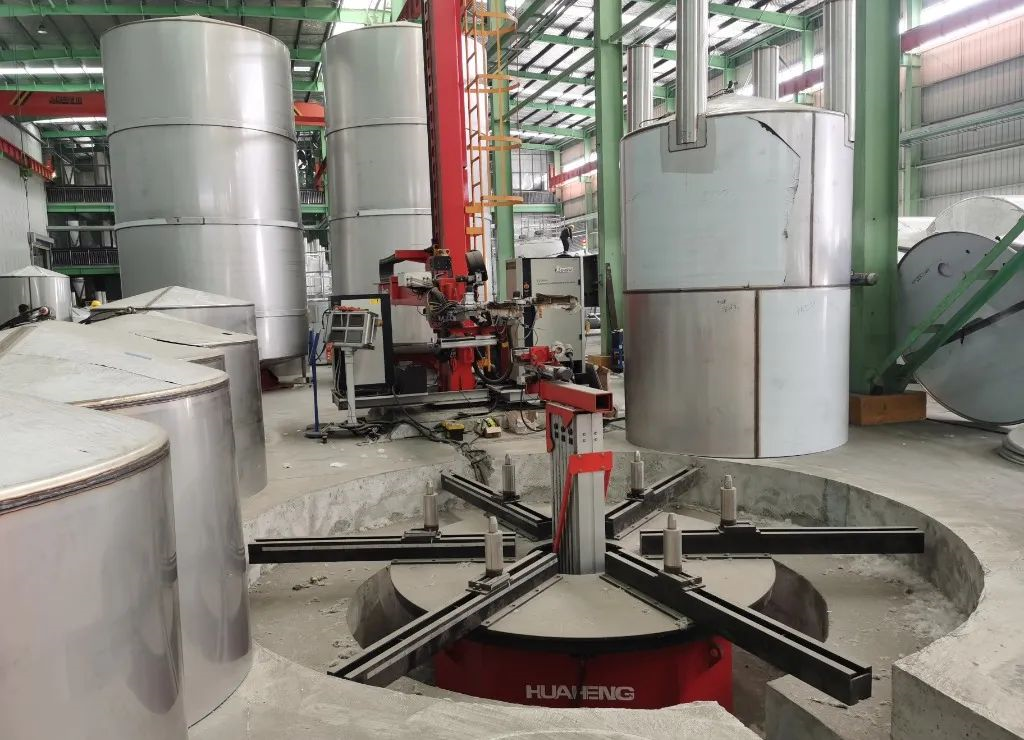

5T焊接地转盘可知足1200-4000mm直径焊接规模，最大 承重和驱动能力5吨，旋转速率0.024-2.4RPM，背保自带监控系统，且知足工件焊缝1200-6000mm高度规模液压调解 。
Royal皇家88iArc5000-PAW等离子焊接电源接纳逆变手艺制造，准确的等离子电弧焊接，热量集中 。被普遍用于航空航天、压力容器、制管、集装箱等领域的焊接 。
P/T横焊焊接工艺及特点
等离子工艺特点
●穿透力强，8mm以下板厚无须开坡口，镌汰焊前准备时间；
●电弧能量集中，焊接热影响区� �；
●焊接速率快，比手工氩弧焊减小4-5倍时间；
●弧柱刚性大，接纳小孔效应；
●电极缩在喷嘴内，不易污染和烧损；
●焊接质量好，可焊质料多，焊缝质量重现性卓越 。

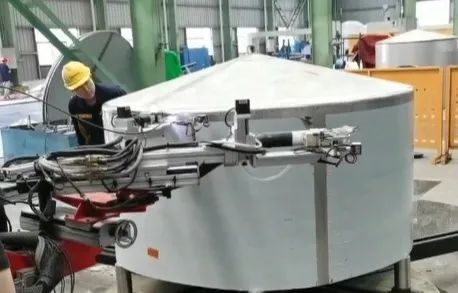

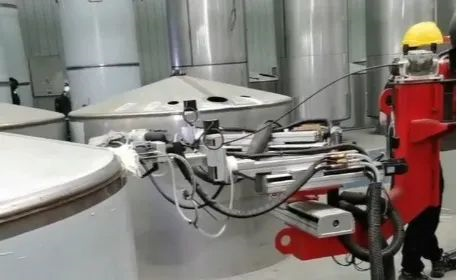

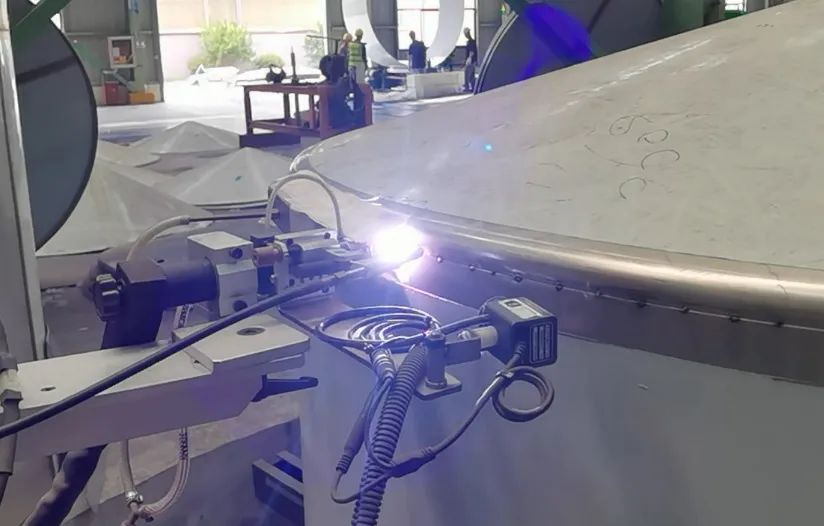

HCJ7030B-P/T横焊工艺
| 工件材质 | 奥氏体不锈钢 |
| 焊接工艺 | 等离子（PAW）/氩弧焊（TIG） |
| 焊缝形式 | 筒体环缝对接 |
| 焊接方法 | 1.5mm-3mm氩弧焊单枪加丝工艺； 3mm-5mm等离子单枪加丝工艺 。 |
| 焊缝间隙 | ≤0.5mm最大不凌驾板厚10% |
| 工件装配 | 接纳手工TIG焊点固工件，焊点长度5mm左右 |

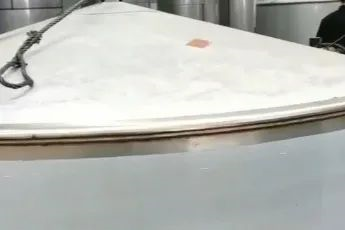

P或T横焊特点

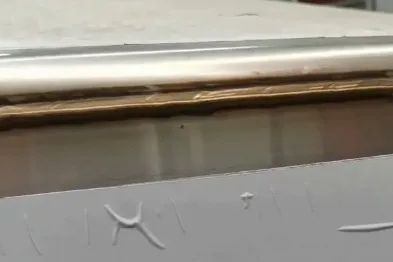

1、能实现1.5-5mm不锈钢单面焊双面成型；
2、横焊焊接变形小，焊接速率快；
3、主要针关于薄壁或大直径罐体的焊接 。
